东莞地下停车场监控系统

发布时间:2014-04-08 13:44:00来源:东莞监控http://www.wjsafe.com点击次数:
摘要:一、前言 北京市地下泊车场的重点部位,今后都应按要求安装摄像机等视频安防监控系统。北京首部针对地下泊车场安全技术防范制定的地方尺度《地下泊车场(库)技防举措措施配置通用要求》,日前在市质监局
一、前言
        北京市地下泊车场的重点部位,今后都应按要求安装摄像机等视频安防监控系统。北京首部针对地下泊车场安全技术防范制定的地方尺度《地下泊车场(库)技防举措措施配置通用要求》,日前在市质监局网站公然征求意见。2009年8月16日前,市民可登录市质量技术监视局网站,对该尺度提出建议和意见。
该尺度合用于新建、改建、扩建及正在使用的各类地下泊车场(库)中技防举措措施的设计、施工及验收。其他形式室内泊车场(库)中技防举措措施的设计、施工及验收可参照执行。尺度要求,今后地下泊车场(库)应设置车辆出入治理、视频安防监控、电子巡查、紧急报警等系统。地下泊车场(库)的车辆出进口、主要人行通道、职员出进口等处均应安装摄像机,可清楚显示面部特征。

视频安防监控系统设置要求:

小型地下泊车场(库)的下列位置应安装摄像机:
a) 地下泊车场(库)与外界相连通的车辆出进口;
b) 地下泊车场(库)内的主要人行通道;
c) 与地下泊车场(库)连通的职员出进口;
d) 根据安全治理需要应设置的位置。

视频监控系统是安全防范技术体系中的一个重要组成部门,是一种提高前辈的、防范能力极强的综合系统,它可以通过摄像机及其辅助设备(镜头等)直接观看被监督场所的情况,一目了然,同时它可以把被监督场所的图像全部或部门的记实下来,这样就为日后对某些事件的处理提供了利便前提及重要依据,同时电视监控系统还可以与防盗报警等其他安全技术防范体系联动运行,使防范能力更加强盛,能及时发现事故和事件的隐患,预防破坏和避免造成不好影响 。
二、项目概述
近年来,跟着社会经济和科学技术的飞速发展,城乡居民的糊口水平有了明显的进步,衣食住行等基本糊口前提不断改善,跟着城市的发展速度逐步加快,住房越来越远,人们对私人车的需求日益增加,车辆的密集度已成为全球的一大景观,这时在小区开发的时候,势必要配备相应的地下泊车场,为了节省地上空间,不占用原有的绿化地带,多数小区在各栋住宅楼的地下一层专门为住户建立了地下泊车场,因为地下很少有职员出没,这样就对车辆形成了一定的安全隐患,使得犯罪分子有了可乘之机,另外当泛起车辆刮蹭碰撞的时候,也没有足够的证据辨清长短曲直,仅靠物业部门的治理职员难以面面俱到,因此安装一套视频监控系统便可以解决这些题目,辅助物业职员对这些车辆的静态治理,它不但可以实时监看现场画面,及时发现情况,还可以记实下每一个环节,作为解决题目的有力证据。
某小区的地下泊车场建立在地下,出进口分开设置,因为现场光线比较差,故所有摄像机均采用红外摄像机,所有图像传会监控室后,有一台16路嵌入式硬盘录像主机进行资料存储,同时通过一台21寸的监督器切换显示。
三、系统拓扑图

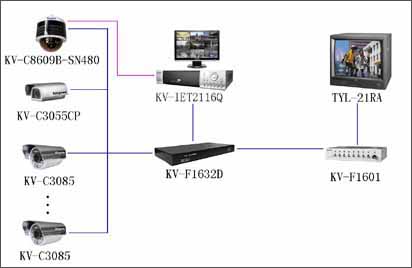

监控系统拓扑图

四、设计原则和依据
4.1、设计原则
此地下泊车场的视频监控系统设计遵循提高前辈性、可靠性、安全性、可扩充性、规范性等原则,并详细体现为:
    a、 提高前辈性:
    在投资用度许可的情况下,系统采用当今提高前辈的技术和设备,一方面能反映系统所具有的提高前辈水平,另一方面又使系统具有强盛的发展潜力,以便该系统在尽可能的时间内与社会发展相适应。
    b、 可靠性:
    系统最重要的就是可靠性,系同一旦瘫痪的后果将是难以想象的,因此系统必需可靠地、能连续地运行,系统设计时在本钱接受的前提下,从系统结构、设备选择、产品供给商的技术服务及维修响应能力等各方面均应严格要求,使得故障发生的可能性尽可能少。即便是泛起故障时,影响面也要尽可能小。
    c、 安全性:
    对于安全防范系统,其本身的安全机能不可忽视,系统设计时,必需采取多种手段防止本系统各种形式与途径的非法破坏。
    d、 可扩充性:
    系统设计时应充分考虑今后的发展需要,系统应具有准备容量的扩充与进级换代的可能。
    e、 规范性:
    因为本系统是一个严格的综合性系统,在系统的设计与施工过程中应参考各方面的尺度与规范,严格遵从各项技术划定,做好系统的尺度化设计与施工。
    一切应从实际出发,使智能系统具有较高的实用效能。这也是智能建筑在当今之所以能迅速兴起并发展的枢纽所在。
4.2、设计依据
本方案设计根据甲方常规要求,并遵循以下国家相关部分制定的设计规范要求。主要包括:
    ① JGJ/T16-92《民用建筑电气设计规范》
    ② GB/T50314-2000《智能建筑设计尺度》
    ③ GB50174-93《电子计算机机房设计规范》
    ④ GB50057-94《建筑物防雷设计规范》
    ⑤ GBJ232-92《电气装置安装工程施工及验收规范》
    ⑥ GB4943-95《信息技术设备(包括电气事务设备)的安全》
    ⑦ GB/T75-94《安全技术防范规范工程技术规范》
    ⑧ GB50198-94《民用闭路电视监控电视系统工程技术规范》
    ⑨ 客户对闭路电视监控系统的总体要求
五、视频监控系统设计方案
5.1、系统功能说明
该视频监控系统中,选用了嵌入式硬盘录像机为其系统的控制核心。系统中所有的视频图像都传回到监控室,接入嵌入式硬盘录像机,通过安装相应数目的硬盘进行资料存储,16路视频输入配置,每路可以1-25帧/秒的速度录像,采用H.264压缩技术,图像更清楚,细节更逼真。用视频移动报警录像, 可节省大量的硬盘空间。录像、回放、监督全实时,可控制云台、镜头等。通过网络可实行远程监控功能。录像时间视硬盘的容量大小而定,该系统中还采用了大硬盘系统,可知足用户提出的录像资料保留的技术要求。
该系统承担着对所有可视场所的实时监控任务。所有前端16个摄像机,直接入1台16路嵌入式硬盘录像机,每台硬盘录像机配备2块1000G的硬盘,可以保留一个月的视频资料。
同时为了便于值班职员监看,还特地安装一台21寸监督器,轮巡切换显示16路画面,利便值班职员及时了解地下泊车场的情况。
5.2、系统组成部门
根据客户提出的项目需求,特制定出一套完整的视频监控系统方案,本套监控系统主要是由前端视频采集部门、视频信号传输部门、显示和存储部门组成。
5.2.1、视频采集部门
摄像部门是电视监控系统的前沿部门,是整个系统的“眼睛”。它布置在被监督场所的某一位置上,使其视场角能笼盖整个被监督的各个部位。有时,被监督场所面积较大,为了节省摄像机所用的数目、简化传输系统及控制与显示系统,在摄像机上加装适当的镜头,使摄像机所能观察的场景更清晰。
本套网络视频监控系统共计安装16个摄像机,其中包括4个动点和12个定点,其分布位置如下:
序号 安装地点 设备类型 设备型号 数目 单位
1 进口 照车牌专用摄像机 LA-C3055CP 1
2 出口 照车牌专用摄像机 LA-C3055CP 1
3 地下泊车场内通道及车位 50米红外一体摄像机 LA-C3085 10
4 地下泊车场内四角 红外恒速全球摄像机 LA-C8609R-SN480 4


在地下泊车场的进口及出口处各安装一台照车牌专用摄像机,型号为LA-C3055CP,它自带红外灯,并且具有强光按捺功能,主要用于监看进出地下泊车场的车辆,可以清楚的记实进出车辆的车牌号,便于日后查询详细车辆的进出时间,从而强化对车辆的治理。
在地下泊车场内的通道及车位部位,安装10台50米红外一体摄像机,型号为LA-C3085,自带红外灯,在光线不好的情况下,自动转成黑白画面,并且自动打开红外灯,主要监看车辆在地下泊车场内的通行状况,泊车位置,有没有刮蹭其他车辆以及被刮蹭或其他职员蓄意破坏,可以使得值班职员及时发现情况,并保留下相关证据,从而可以轻松解决各类纠纷。
另外在地下泊车场的四角分别安装一个红外恒速全球摄像机,型号为LA-C8609R-SN480,是带红外灯的全球球罩,内置索尼机芯,可以旋转看到整个地下泊车场的详细情况,当值班职员发现题目或可疑车辆的时候,可以通过鼠标控制云台,进行跟踪监看,并存储录像,使得可疑分子无处遁形。
总之,摄像机就像整个系统的眼睛一样,把它监督的内容变为图像信号,传送给控制中央的监督器上。
5.2.2、传输部门
传输部门就是系统图像信号的传输通道。目前电视监控系统多半采用视频基带(同轴电缆)传输方式。假如在摄像机间隔控制中央较远的情况下,也有采用双绞线传输或光纤传输方式。
本套系统为地下泊车场的监控项目,监控室就设立在地下泊车场的进口处,各个摄像机间隔监控室比较近,直接选用SYV75-5的同轴电缆进行视频信号的传输,便可以知足客户的图像质量需求,对图像信号的传输重点要求在图像信号经由传输系统后,不产生显著的噪声、失真,保证原始图像信号的清楚度和灰度等级没有显著下降等。
为保证各个前端摄像机供电正常,所有摄像机均从监控室内同一供220V到摄像机位置,再通过12V,2A的电源变为12V,给各个摄像机供电。所有电源线均采用RVV2x0.752的线缆。
所有云台的控制信号均采用RVVP2x0.752屏蔽线缆。
5.2.3、视频信号的显示和存储部门
此方案设计选用1台16路嵌入式硬盘录像机和显示器来完成所有摄像机信号的显示,并通过硬盘进行录像,客户需要资料保留1个月,经由计算,硬盘录像机需要配备2块1000G硬盘,当1个月以后,硬盘空间存满后会自动笼盖,无需人为干涉干与;同时它还支持视频的网络远传,利便相关职员通过网络随时随地访问本地的网络硬盘录像主机,观看实时画面。
为了利便值班职员监看,另外又安装了一台21寸的监督器,在硬盘录像机进行资料存储的同时,可以通过一台16路的视频切换器,自动切换轮巡显示在监督器上。
六、设备选型
6.1、100米红外全球摄像机(LA-C8609R-SN480)
作为一款具有立异性的专利产品,系列红外灯彻底解决了球型云台夜间照明挫折。侧轴联念头构保证红外灯的光线投射始终与摄像机 画面相重合,多光场发光源排列确保垂直方向无死角。笼式灯架结构充分利用了球型云台上罩夹层的空间。配置多达160颗大功率红外二级管。最多可实现多达 100米的实用间隔
灯管采用分组供电模式,整体失效概率极小;宽大的上夹层结构与其它单空间结构比拟,其散热面积多于3倍以上;且每只灯管独立悬装,相互独立,不存在单PCB板集中焊接安装的相互集热现象;恒流源驱动确保红外灯管在任何外界前提下都工作在单一确定的恒流状态,有效避免当今被广 泛采用的恒压驱动模式下温升、灯管负温度特性、电流间的恶性轮回。以上措施为红外灯管高可靠工作提供了充分保证
固然构成复杂,使用时却极其简朴,对外只有一组电源线,向其提供AC24V电源。红外灯的开、关,对云台的跟踪等都自动完成
云台机芯通过快接板与机体连接,机芯上集成有智能解码板或变速解码板
垂直转角0-90度,水平转角0-355度
工作电压:AC-24V  功率:<50W
内置入口索尼机芯,1/4" Exview CCD,0.001LUX,F1.4-3.0,216倍变焦(18倍光学放大,12倍数字放大),彩色转黑白
6.2、60米红外车牌识别摄像机(3.3-12mm)
1/3"SONY Super HAD CCD;
540TVL; IR ON 0Lux;手动、自动、时间三种模式适合不同场合
彩转黑、红外灯开关、机械式双滤光片切换同步控制;
泊车厂出进口照车牌,RS485控制,OSD菜单
6.3、50米红外一体摄像机(LA-C3085)
采用SONY高敏捷度图像传感器,彩色黑白自动转换
    高质量,高清楚度,低功耗
    集摄像机、防护罩、镜头、红外灯于一体
    全黑环境设计,自动感应红外线,24小时全天候监控
    分辨率  480TVL
    红外灯参考间隔:50米
    防水、防尘,符合IP66防护等级
    金属外壳,防暴设计,可有效抵抗外来撞击
    工作电压:DC12V 、
6.4、16路嵌入式硬盘录像机(LA-IET2116Q)
主要特性
采用最新的USB2.0接口,进一步不乱USB鼠标功能
快速实现USB备份、USB进级等操纵
支持SATA刻录备份
同时多路录像,同时录像回放,同时网络操纵
1/4/8/9/16画面显示
每画面可设置192(16×12)个检测区域;可设置多级敏捷度
时间点检索、日历检索、事件检索、通道检索
技术参数
主处理器    产业级嵌入式微控制器
操纵系统    嵌入式LINUX操纵系统
系统资源    100帧/200帧/400帧
操纵界面    8位真彩色图形化菜单操纵界面,支持鼠标操纵,带有菜单注释
画面显示    1/4画面显示1/4/8画面显示1/4/8/9/16画面显示
视频尺度    PAL(625线,50场/秒),NTSC(525线,60场/秒)
图像质量预览    704×576,录像支持 CIF、2CIF、4CIF(D1)
录像速度(CIF)   PAL制:每路1-25帧/秒可调、NTSC制:每路1-30帧/秒可调
图像移动侦测     每画面可设置192(16×12)个检测区域;可设置多级敏捷度
录像方式及优先级    手动>报警>动态检测>定时
录像查询方式    时间点检索、日历检索、事件检索、通道检索
每路占用硬盘空间    视频:56~500M字节/小时
备份方式     网络备份、USB备份、SATA备份
视频输入     4路BNC8路BNC16路BNC
视频输出     2路BNC,1路VGA输出
报警输入     16路报警输入(低电平有效)
 报警输出    6路继电器输出
网络接口     RJ45 10M/100M自适应以太网口
云台控制接口      1个RS485,1个RS232
USB接口    2个USB2.0接口
 电源     220V+10% 50Hz+2% / 110V 60Hz
功耗(不含硬盘)     25-40W
 使用工作温度     0℃~+55℃
 使用湿度     10%~90%
 外型尺寸     2U尺度产业机箱,440(宽)x460(深)x89(高)mm
 重 量        6.5~7.5KG(不含硬盘)
七、设备清单及报价
序号 名称 品牌 型号 规格 单位 数目
1 红外恒速全球摄像机 乐安 LA-C8609R-SN480 9寸红外恒速全球摄像机,355度,15度/秒,红外间隔100米,1/4''Sony CCD,16倍光学变焦,12倍电子放大,480线,彩转黑 4
2 50米照车牌红外摄像机 乐安 LA-C3055CP 1/3〃SONY CCD 540线 OSD菜单 RS485控制 电子快门可调 强光按捺(照车牌) 2
3 红外三角支架 乐安 LA-F4303 铸铝 2
4 电源 国产 DC12V 2A 220V输入,直流12V 2A输出 2
5 50米红外一体摄像机 乐安 LA-C3085 1/3”Sony CCD,480线,16mm镜头,红外间隔50米 10
6 红外三角支架 乐安 LA-F4303 铸铝 10
7 电源 国产 DC12V 2A 220V输入,直流12V 2A输出 10
8 16路嵌入式硬盘录像机 乐安 LA-IET2116Q 16路视频,CIF分辨率,显示录像全实时,H.264压缩,嵌入式操纵系统 1
9 硬盘 希捷 ST1000 1000G硬盘,可保留资料一个月 2
10 显示器 三星 943NW 19寸宽屏 1
11 视频分配器 乐安 LA-F1632D 16路视频输入,32路视频输出 1
12 视频切换器 Suixin S1601 16路视频切换器 1
13 21”纯平彩色监督器 TYL TYL-21RA 纯平,650线,视音频环通、110~240V 1
14 操纵台 国产 定制 单联 1
15 视频线 国产 SYV75-5   1
16 电源线 国产 RVV2*0.75   1
17 控制线 国产 RVV2*0.75   1
18 附件 国产   连接件、固定件等 16


八、质量承诺
我公司将按照国家尺度《建设工程项目治理规范》GB/T 50326—2001的划定,制定质量计划和和质量保证体系。质量计划和质量体系的内容和制定方法,如下所示:
质量计划和质量保证
质量保证体系及措施
质量方针
实施ISO-9001质量保证体系方针:科学设计、优化集成、精心施工、诚信服务。用项目经理部团队的工作质量,来保证工程的质量。对整个工程施工的全过程实行分阶段的质量控制,保证完成知足业主及合同文件提出的技术质量要求。在该项目建设过程中保证提供一流服务,创建一流工程。
九、施工方案
1、成立施工小组,根据现场进度情况,绘制施工进度表,指定专人负责,确保工程如期完工。
2、全面负责设备安装,并且设备安装所使用材料将为质量上乘产品。
3、设备的安装首先考虑到国家电气安装规范,能够作到坚固,不乱,工艺美观
大方,金属部件有效接地。
4、详细线路的图纸将根据现场情况,与用户商议后再定。
5、施工完成后,所有图纸存档,以备后期维护。
十、系统实现效果
1、 采用数字监控主机,实现对监督点的监督、实时录像、实时回放;
2、 高清楚度实时显示、实时回放,25帧/秒/路,录像分辨率352*288;
3、 各路视频信号进入硬盘录像机进行录像,并可在显示器上以多画面的方式显示出来;
4、 在主机上可通过授权实现各种治理、云镜控制、录象、回放、资料调用等功能;
5、 支持远程监控、多级密码、分级治理,支持多级用户治理;
6、 多种录像模式,灵活的录像计划设置,编程时间表录像、视频移动报警触发录象、手工录像;
7、 具有多种查询方式,可按日期、时间、摄像机编号、手动录象、定时录象、移动侦测等选项进行检索,利便快捷;
8、 H.264全硬件压缩,系统不乱;
9、 可预览抓拍及回放抓拍,接打印机后直接打印抓拍的图象;
10、 回放速度可调,并可快速、慢速、逐帧回放;
系统具有简朴而直观的操纵界面,可以简朴地实现各种操纵,易于把握。
十一、售后服务
11.1、主导思惟
坚持质量第一,用户至上的精神,维护本公司的声誉,确保工程项目及产品售后施展其应有的效能。
11.2、服务范围
为用户提供工程及产品使用维护仿单,根据合同划定提供维修备附件及工具。
为用户培训操纵、维护职员,先容工程项目及产品机能及使用维护知识,使其把握准确使用的操纵方法。
对工程项目及产品在质量保证期内为用户提供三包服务。
对用户因超期或使用不当造成的非正常损坏,提供有偿服务。
建立质量信息收集,反馈渠道,及进把握工程项目及产品使用过程中的质量状况。
11.3、承诺
设备保修一年,保修期内设备非人为损坏免费更换或维修。
设备终身维护,保修期后设备维修只收取材料费。
协助用户进行有关扩展功能的应用开发。
系统运行期间泛起故障,将在24小时内派技术职员现场处理。
系统安装调试完毕后,将对用户操纵职员进行培训。
